- الأسماء المتداولة في السعودية
- رافعة يدوية
- الاسم الرسمي
- عربة منصات يدوية
- الاسم الإنجليزي
- Hand pallet truck
- العائلة
- معدات ثقيلة · مناولة مواد
- أساس القياس
- بلا عدّاد
01التعريف والاستخدامات

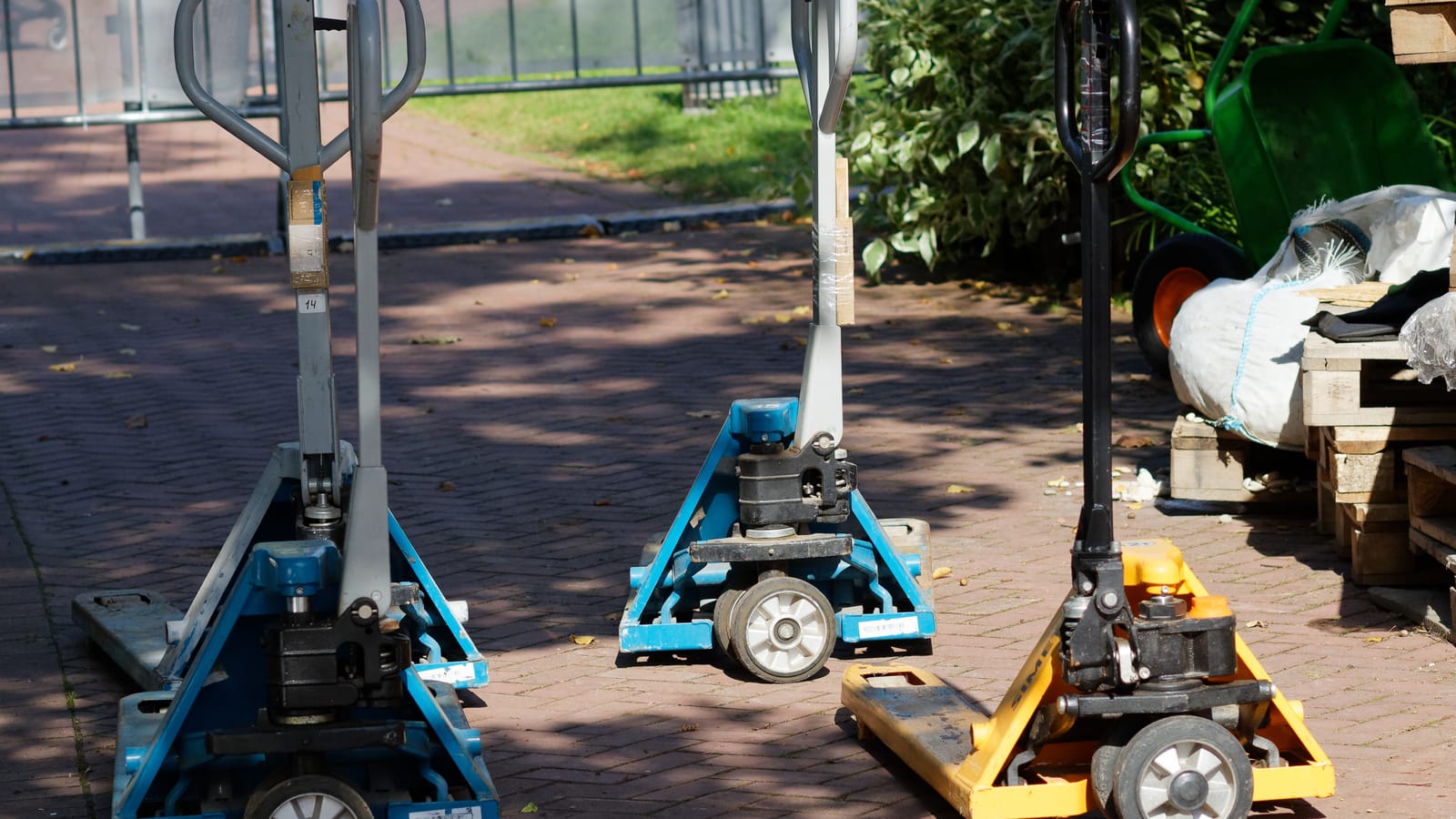

الرافعة اليدوية أداة لرفع المنصات الخشبية ونقلها، وتُعدّ أبسط صور الرافعة الشوكية، وتُستعمل لنقل الأحمال المرصوصة على منصات داخل المستودعات ومراكز التوزيع والمتاجر ومواقع الإنشاء. تُدخَل شوكتاها تحت المنصة، وتُوجَّه بذراع تشبه المقود تعمل في الوقت نفسه على مكبس مضخة هيدروليكية ترفع الشوكتين، وبمقبض صغير على الذراع يُحرَّر السائل فتنزلان. وترفع المنصة بمقدار يكفي لتخليصها من الأرض فقط، فهي معدة نقل لا معدة تكديس. وفي نظام تاك فلو تُسجَّل باسم «رافعة يدوية» في قائمة أنواع المعدات. وتختلف عن «الرافعة الشوكية» التي تحمل المنصات إلى ارتفاع وتحتاج رخصة تشغيل.
الاستخدامات
- نقل المنصات داخل المستودعات من منطقة الاستلام إلى الرفوف.
- ترتيب المنصات وتحريكها داخل مقطورة الشاحنة عند غياب الرافعة الشوكية.
- تموين المتاجر ومراكز التوزيع بالبضائع المرصوصة.
- نقل المواد المعبأة داخل مواقع الإنشاء على أرض ممهدة.
- تحميل الشاحنات الصغيرة والتريلات من الأرصفة المستوية.
- المناولة في المصانع بين خطوط الإنتاج والمخازن.
02الفئات والأحجام
تُصنَّف بنوع الدفع وبأبعاد الشوكتين وبالسعة المقررة المدوّنة على اللوحة، والسعة لا تُقدَّر بالرأي بل تُقرأ من لوحة الطراز.
| الفئة | الوصف | الاستخدام المعتاد |
|---|---|---|
| يدوية | رفع بمضخة هيدروليكية تُحرَّك بالذراع، وجرّ بيد العامل | المحلات والمخازن الشخصية ومراكز البيع. |
| كهربائية | محركة بمحرك كهربائي ومقبض تحكم بالسرعة، وبعضها بمنصة وقوف للسائق | المنصات الأثقل والمسافات الأطول والأحمال المتراكبة. |
| للأرض الوعرة | إطار قوي وإطارات هوائية متينة | الأرض غير المستوية في مواقع العمل. |
وتشيع أبعاد قياسية: عرض الشوكة الواحدة 180 ملم، وعرض الجهاز بين الحافتين الخارجيتين 510 أو 690 ملم، وطول الشوكة 910 أو 1070 أو 1220 ملم، وارتفاعها وهي منخفضة 74 ملم.
03المكوّنات الرئيسية
- 01الشوكتان وغطاؤهما المقوّى.
- 02الذراع المقودية ومقبض التحكم بالرفع والخفض.
- 03أسطوانة المضخة الهيدروليكية ومكبسها وخزان السائل.
- 04عجلات التوجيه تحت الذراع.
- 05العجلات الأمامية داخل طرفي الشوكتين وقضبان الدفع التي تحركها.
- 06وصلات الربط والنوابض التي تنقل حركة المضخة إلى العجلات.
- 07في الكهربائية: البطارية والشاحن والمحرك ومفتاح الأمان.
- 08لوحة السعة المدوّنة عليها.
04جدول الصيانة الدورية
ليس للرافعة اليدوية عدّاد، وللكهربائية منها عدّاد ساعات في بعض الطرازات، فيُبنى جدولها على الزمن وكثافة الاستعمال لا على كيلومترات. السلّم التالي معتاد، والدليل الخاص بالطراز يحدد الأعداد والمهام النافذة، وتقصر الفترات في المستودعات المغبرّة وحين تدور المعدة ورديتين.
| الفترة | المهام المعتادة |
|---|---|
| يوميًّا قبل الاستعمال |
|
| أسبوعيًّا |
|
| شهريًّا |
|
| كل 3 أشهر |
|
| كل 6 أشهر |
|
| سنويًّا |
|
كتيّب المصنّع هو المرجع. الفترات والمهام الفعلية يحددها دليل التشغيل والصيانة لطراز معدتك، وتُقصَّر في ظروف الغبار الشديد والحرارة العالية والتشغيل المتواصل. هذا الجدول للتعريف بالترتيب العام ولا يغني عن الدليل.
05قائمة الفحص اليومي قبل التشغيل
10 بندًا
المرجع العام لمعدات المناولة يقتضي تدريب المشغّلين، ويقرّ بأن الأحمال الثقيلة تجعل خطر الإصابة كبيرًا.
06أخطاء تشغيل شائعة تسبب أعطالًا
- تحميل ما يفوق السعة المقررة، فتنثني الشوكتان وتتلف المضخة.
- إدخال الشوكتين في منصة غير مناسبة، فالمنصات القابلة للقلب أو التي تعيق عجلاتها بالألواح لا تصلح.
- الدفع بسرعة على أرض غير مستوية أو على رمل وحصى، فتتحطم العجلات ما لم تكن للأرض الوعرة.
- ترك الشوكتين مرفوعتين محمّلتين بلا ضرورة، فيتآكل ختم المضخة.
- جرّ الحمل الثقيل على منحدر أو دفعه بلا فرملة في الكهربائية.
- السحب بزاوية جانبية قوية بدل الوقوف خلف الذراع في خط مستقيم.
- إهمال العجلات الملتفة بأغلفة البلاستيك والأسلاك فيسخن المحور.
- استعمالها في رفع الأشخاص أو الوقوف عليها، فهي مصممة لنقل المنصات فقط.
07المتطلبات النظامية
إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.
08ما يُراعى عند الاستئجار أو الشراء
- السعة المقررة مقابل أثقل منصة، وعرض الشوكتين وطولهما مقابل منصاتك.
- نوع الدفع: يدوية للاستعمال الخفيف والمتقطع، وكهربائية للمسافات الطويلة والأحمال الثقيلة.
- حالة المضخة: رفع بلا هبوط تدريجي، وخلوّ من التسرب.
- حالة العجلات ونوعها بحسب الأرضية: مستودع أملس أو موقع مفتوح.
- في الكهربائية: عمر البطارية وملاءمة الشاحن وتوفر قطع الغيار.
- في الاستئجار: مدة الاستئجار وتسليم الشاحن مع الكهربائية، ومن يتحمل التلف الناتج عن سوء الاستعمال.
تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.
09أسئلة شائعة
أداة هيدروليكية بشوكتين ترفع المنصة قليلًا لنقلها داخل المستودع، ويُعرَّف بها الاسم العام «عربة منصات».
الرافعة اليدوية تُحرّك المنصة على ارتفاع قليل جدًّا بقوة اليد أو بمحرك صغير، والرافعة الشوكية ترفع الحمل إلى ارتفاع وتكدّس المنصات وتحتاج رخصة تشغيل. وتُعدّ اليدوية أبسط صور الرافعة الشوكية.
السعة على لوحتها وأبعاد الشوكتين وحالة المضخة والعجلات ومدة الإيجار، وفي الكهربائية البطارية والشاحن كما في قسم الاستئجار أعلاه.
التدريب على معدات المناولة شرط عام، ويتأكد مع النماذج الكهربائية لوزنها وقوة رفعها، والمتطلب السعودي بالاسم في قسم المتطلبات أعلاه.
الطرازات العادية للأرض الملساء، وللأرض غير المستوية طرازات بإطار قوي وإطارات هوائية متينة.
اليدوية للنقل القصير والأحمال الخفيفة والاستعمال المتقطع، والكهربائية للمسافات الأطول والمنصات الأثقل والأحمال المتراكبة.
الغالب عطل في المضخة أو ختمها أو نقص في السائل أو صمام التحرير، وتُفحص كما في جدول الصيانة.
عجلات الشوكتين تمتد إلى الأرض فتتعثر في المنصات التي لا تسمح ألواحها بمرورها، ولا يُمكن إدخالهما إلا من اتجاهين في المنصة ذات الأربعة اتجاهات المسنَّنة العوارض، ولا تصلح المنصات القابلة للقلب.
