- الأسماء المتداولة في السعودية
- ريتش ستاكر
- الاسم الرسمي
- رافعة حاويات
- الاسم الإنجليزي
- Reach stacker
- العائلة
- معدات ثقيلة · مناولة مواد
- أساس القياس
- ساعات تشغيل
01التعريف والاستخدامات

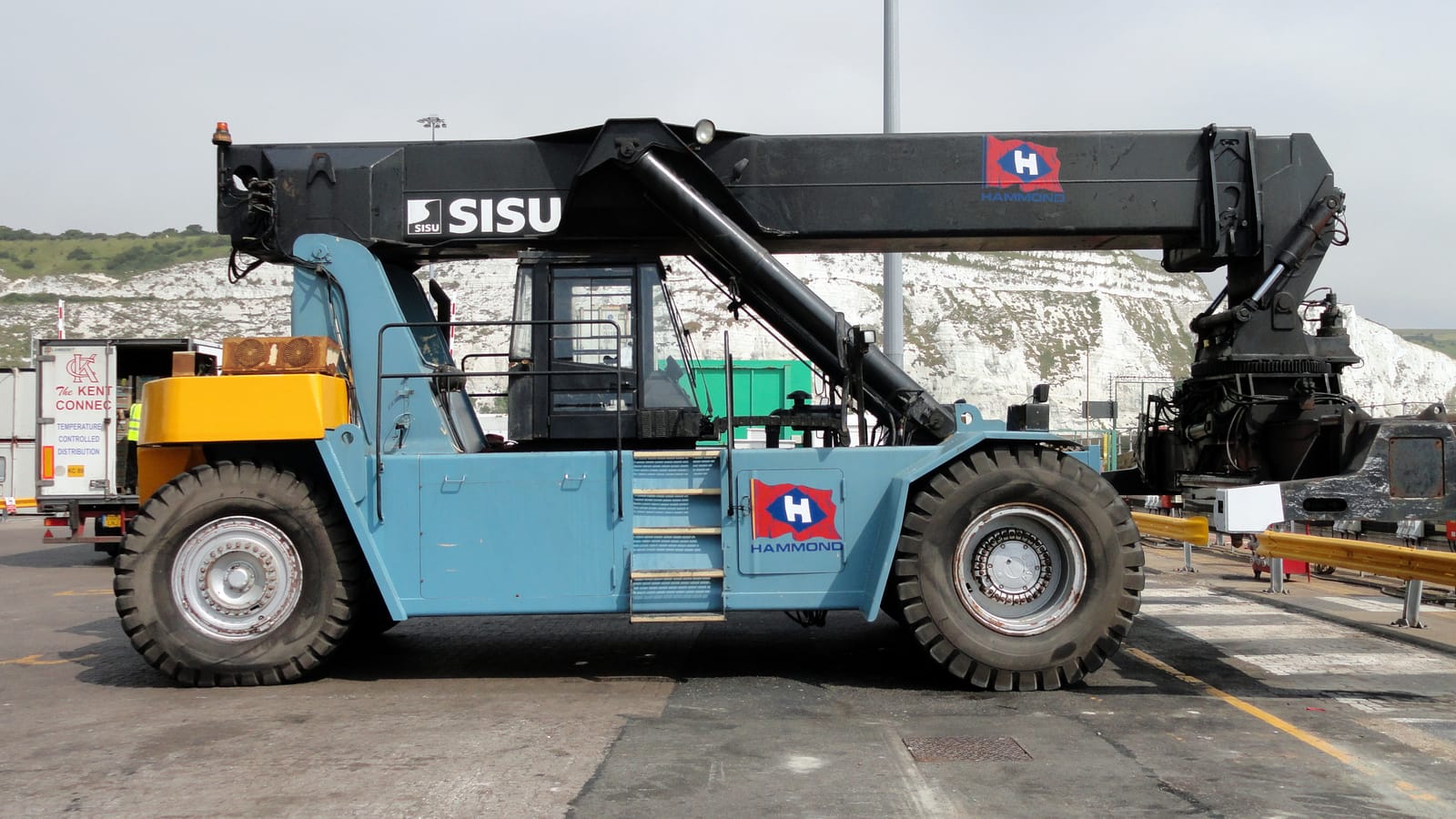

الريتش ستاكر مركبة لمناولة الحاويات متعددة الوسائط داخل الموانئ والمحطات، تنقل الحاوية مسافات قصيرة بسرعة وتكدسها في صفوف بحسب إمكانية الوصول إليها. وقد تقدمت على الرافعة الشوكية في مناولة الحاويات بمرونتها وسعة التكديس والتخزين التي تتيحها، فتُبقي كتل الحاويات بعمق أربعة صفوف بسبب الوصول إلى الصف الثاني. وتُقاس بساعات التشغيل. وهي غير الرافعة الشوكية المخزنية الضيقة المسماة ريتش تراك، فتلك لأرفف المستودعات وهذه للحاويات.
الاستخدامات
- تحميل الحاويات من القطارات إلى الشاحنات وبالعكس.
- تكديس الحاويات في ساحات الموانئ والمحطات الجافة.
- مناولة الحاويات الفارغة بمناولات مخصصة لها.
- مناولة الحاويات المسطحة ذات الحمولات الخاصة كقارب صغير على رف مسطح.
- نقل الحاويات مسافات قصيرة داخل الساحة بين البوابة والتكديس.
- مناولة الحاويات في ساحات الشركات اللوجستية.
- تحميل الحاويات على المقطورات من أرصفة المستودعات الكبيرة.
02الفئات والأحجام
تتفاوت الفئات بأقصى حمولة ترفعها المعدة، وبعدد صفوف الوصول وارتفاع التكديس، وبمقاسات الحاويات التي تناولها. ومعظم الحاويات في العالم إما بطول عشرين قدمًا أو أربعين قدمًا، والمعدة تُختار لرفع الحاوية المحملة الأثقل في عملك.
| الفئة | الوصف | الاستخدام المعتاد |
|---|---|---|
| ريتش ستاكر للحاويات المحملة | ذراع تلسكوبية ومناول بأقفال دوّارة تدخل في أركان الحاوية | التكديس والتحميل في الموانئ. |
| مناول الحاويات الفارغة | معدة مخصصة للحاويات الفارغة | الإيداع السريع للفارغة في الساحات. |
| ريتش ستاكر بتكديس عميق | وصول للصف الثاني | الساحات الضيقة والكثافة العالية. |
| ريتش ستاكر كهربائي | يعمل بمحرك كهربائي بدل الديزل | الأماكن التي تتطلب خفض الانبعاثات. |
| ريتش ستاكر متعدد الأغراض | تصميم يجمع عناصر من الرافعة الشوكية | ساحات تحتاج مناولة الحاويات والبضائع معًا. |
03المكوّنات الرئيسية
- 01الشاسيه والكابينة القابلة للرفع أحيانًا لرؤية أفضل.
- 02المحرك وناقل الحركة والمحاور بإطارات كبيرة.
- 03الذراع التلسكوبية وأسطوانات الرفع والتمديد.
- 04المناول، وهو إطار بأقفال دوّارة تدخل في فتحات أركان الحاوية.
- 05أقفال الأركان وحساس تأكيد الإمساك.
- 06مؤشر عزم الحمل وحساسات الميلان.
- 07الثقل الموازن في الخلف.
- 08المنظومة الهيدروليكية: مضخات وصمامات وخزان.
- 09نظام الفرامل والتوجيه.
- 10الكاميرات والمرايا وإنذار الرجوع.
04جدول الصيانة الدورية
السلّم المعتاد، ودليل الطراز يحدد الأعداد والمهام النافذة، وتقصر الفترات في الحرارة العالية والغبار والرطوبة والملح في الموانئ.
| الفترة | المهام المعتادة |
|---|---|
| كل 10 ساعات / يوميًّا |
|
| كل 50 ساعة / أسبوعيًّا |
|
| كل 250 ساعة |
|
| كل 500 ساعة |
|
| كل 1000 ساعة |
|
| كل 2000 ساعة |
|
كتيّب المصنّع هو المرجع. الفترات والمهام الفعلية يحددها دليل التشغيل والصيانة لطراز معدتك، وتُقصَّر في ظروف الغبار الشديد والحرارة العالية والتشغيل المتواصل. هذا الجدول للتعريف بالترتيب العام ولا يغني عن الدليل.
05قائمة الفحص اليومي قبل التشغيل
14 بندًا
المرجع العام للمركبات الصناعية في محطات الموانئ يوجب إبقاءها صالحة للتشغيل الآمن، وألا تُشغَّل إن كان بها تسرب وقود أو أي عيب سلامة، وأن تكون فراملها صالحة وحمولتها المقررة ظاهرة للمشغّل.
06أخطاء تشغيل شائعة تسبب أعطالًا
- رفع حاوية يزيد وزنها عن المدون عليها أو عن سعة المعدة، وهو ممنوع في اللائحة المرجعية.
- التحرك بالحاوية مرفوعة عاليًا أو الذراع ممدودة بدل خفضها وسحبها.
- الدوران أو الفرملة المفاجئة بحمل مرفوع.
- وجود أشخاص تحت الحاوية المعلقة، وتنص اللائحة على إبعادهم.
- عدم التأكد من إمساك أقفال الأركان قبل الرفع.
- الصعود أو الهبوط على المنحدر بسرعة، وعدم التهدئة عند تقاطعات الممرات المحجوبة الرؤية.
- التكديس على أرض مائلة أو رخوة.
- ترك المعدة بلا فرملة وبمناول مرفوع.
07المتطلبات النظامية
إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.
08ما يُراعى عند الاستئجار أو الشراء
- أقصى حمولة في الصف الأول والثاني مقابل أثقل حاوية تتناولها.
- ارتفاع التكديس وعدد الصفوف المطلوب.
- حالة الذراع التلسكوبية ولوحات انزلاقها وخلوصها.
- حالة المناول وأقفاله وحساساته.
- سلامة مؤشر عزم الحمل ومعايرته وتاريخ آخر فحص.
- صلاحية شهادة فحص معدات الرفع.
- حالة الإطارات ونسبة المداس المتبقية.
- ساعات المحرك مع سجل الصيانة والتسريبات.
- في الاستئجار: من يوفر المشغّل المرخَّص، ومن يتحمل التأمين والنقل والإطارات، وكيف تُحتسب الساعات.
تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.
09أسئلة شائعة
الاسم الإنجليزي في خانة الاسم أعلاه، ويقابله بالعربية رافعة الحاويات.
الريتش ستاكر مخصص للحاويات بذراع تمتد وتكدس بعمق أكبر، وقد تقدم على الشوكية في الموانئ بمرونته وسعة تكديسه.
ليس رافعة ميناء ثابتة؛ فرافعة الرصيف تحمّل السفن وتبقى في موقعها، والريتش ستاكر مركبة متحركة تنقل الحاويات في الساحة.
رافعات الحاويات الرصيفية، والرافعات ذات الإطارات المطاطية الجسرية، والحاملات الجسرية، والريتش ستاكر، والحاملات الجانبية، والجرارات الطرفية.
الريتش تراك رافعة مخزنية ضيقة الممرات لأرفف البضائع، والريتش ستاكر للحاويات في الساحات المفتوحة.
تبقى كتل الحاويات بعمق أربعة صفوف بفضل الوصول إلى الصف الثاني.
بتريلا حاويات تحمل الحاوية على رأس قاطر، وتنزلها الرافعة في ساحة الميناء.
الفرامل والتسريبات والإطارات والذراع والمناول وأقفاله ومؤشر العزم والإنذارات، كما في القائمة أعلاه.
