بوم تراك

01التعريف والاستخدامات

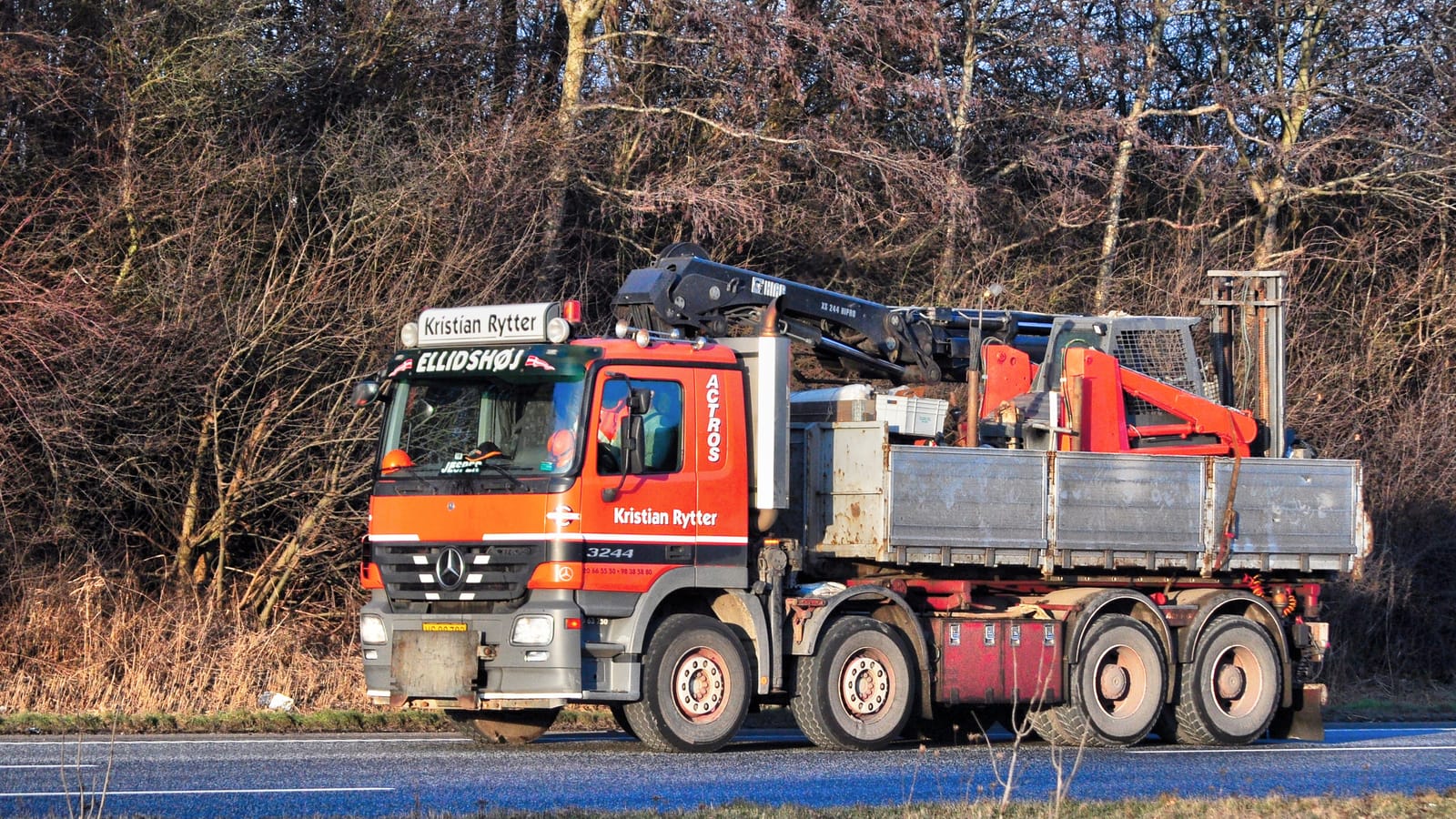

البوم تراك شاحنة تجارية تحمل على شاسيهها رافعة هيدروليكية ذات ذراع دوّارة، تُستعمل في تحميل حمولة الشاحنة نفسها وتفريغها وفي رفع المواد القريبة في الموقع. والنوع الأوسع انتشارًا رافعة مفصلية ذراعها مقاطع مفصلية يُطوى بعضها على بعض، ويكون بعض مقاطعها تلسكوبيًّا، وتُركَّب خلف الكابينة فيبقى صندوق الشاحنة فارغًا للحمولة. وأول رافعة هيدروليكية محمولة على شاحنة اخترعتها شركة هياب السويدية عام 1947. ويُطلق اسم هذه العلامة عاميًّا على الرافعات المفصلية المحمولة في بريطانيا وكندا. وفي السوق السعودي يُقال «بوم تراك» و«كرين هياب» لهذه الشاحنة. وهي مركبة طرق يُقاس شاسيهها بالكيلومترات، وتُقاس رافعتها بساعات التشغيل. وتختلف عن «الكرين» المتحرك بأنها شاحنة تجارية ترفع حمولتها بالدرجة الأولى، لا معدة رفع إنشائي بجداول حمولة واستناد كامل.

الاستخدامات

• تحميل مواد البناء وتفريغها في المواقع: بلاط وحديد وأنابيب وألواح.
• توصيل المعدات الصغيرة والخزانات والمولدات ووضعها في أماكنها.
• تركيب وحدات التكييف والمبرّدات على الأسطح والمنصات.
• مناولة أجزاء الأسوار الجاهزة والأعمدة الخرسانية الصغيرة.
• تحميل المركبات والمعدات التالفة عند الحاجة.
• خدمة المحاجر والمصانع في نقل الأوزان الثقيلة داخل الساحات.

02الفئات والأحجام

تُصنَّف الرافعات المحمولة بعزم الرفع وبمدى الذراع وعدد مقاطعها وبنوع التحكم، ويعلن الصانع قدرة الرفع في جدول لكل نصف قطر، فلا يُعتمد على رقم واحد. وتختلف الشاحنة الحاملة بين صغيرة بمحورين وثقيلة بثلاثة محاور أو أكثر بحسب حمولة الرافعة ووزنها.

03المكوّنات الرئيسية

• 01الشاسيه والكابينة والمحرك ومأخذ القدرة الذي يدير المضخة الهيدروليكية.
• 02العمود الدوّار وقاعدة الرافعة ومحمل الدوران.
• 03الذراع الرئيسية والذراع الثانية المفصلية والمقاطع التلسكوبية.
• 04أسطوانات الرفع والتمديد ومضخة الهيدروليك وصمام التحكم.
• 05الأرجل الجانبية وألواح الاستناد وأسطواناتها.
• 06خطاف الرفع أو الحبل السلكي والبكرات في الطرازات المجهزة بها.
• 07التحكم من الأرض أو من المقعد أو بجهاز لاسلكي بعيد.
• 08حاسب مراقبة الحمل الذي يبيّن ما إذا كانت الرافعة محمّلة فوق حدها.
• 09صندوق الشاحنة ومثبتات الحمولة.
• 10الإنارة التحذيرية والعاكسات وأجهزة السلامة.

04جدول الصيانة الدورية

الشاحنة تُصان بالكيلومترات والرافعة بالساعات، ويحمل الذراع ذو المقاطع الكثيرة صيانة أكثر لكثرة الأجزاء المتحركة. السلّم التالي معتاد، والدليل الخاص بالطراز يحدد الأعداد والمهام النافذة، وتقصر الفترات في العمل الكثيف والغبار.

وتُجرى فحوص شاملة للرافعة مرة كل اثني عشر شهرًا على الأقل من شخص مؤهل، يتضمن التفكيك عند الحاجة وفحص الأجزاء الهيكلية واللحامات وأجهزة السلامة.

06أخطاء تشغيل شائعة تسبب أعطالًا

• الرفع بلا مد الأرجل أو بوضعها على أرض رخوة بلا ألواح استناد.
• رفع الحمل بعيدًا عن الشاحنة وكأن القدرة المعلنة ثابتة، فالقدرة تهبط مع زيادة نصف القطر.
• جرّ الحمل أو سحبه جانبيًّا بالذراع بدل الرفع العمودي، فيُجهد المحمل والمقاطع.
• السير بالشاحنة والذراع غير مطوية في وضعها أو الأرجل غير مرفوعة.
• تجاوز الحد الذي يبيّنه حاسب مراقبة الحمل أو تعطيل مؤشر الحمل.
• العمل قرب خطوط الكهرباء العلوية بلا إبعاد آمن.
• ترك مأخذ القدرة مشغّلًا أثناء السير.
• حمولة الصندوق غير المثبتة والذراع تعمل، فيختل التوازن.

07المتطلبات النظامية

إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.

• شهادات فحص الرافعات ومعدات الرفع
• رخصة قيادة المركبات الثقيلة وتشغيل المعدات
• الفحص الفني الدوري للمركبات
• بطاقة التشغيل وبطاقة السائق لدى هيئة النقل
• تسجيل المعدات الثقيلة لدى مركز تنظيم المعدات الثقيلة
• تصاريح نقل المعدات الثقيلة والحمولات الاستثنائية

08ما يُراعى عند الاستئجار أو الشراء

• أثقل حمل وأبعد نصف قطر ستحتاجهما، ثم مطابقتهما لجدول الحمولة لا للرقم الاسمي بالطن.
• حالة الذراع والمفاصل والمقاطع من الشروخ والتشوه والخلوص.
• تسريب أسطوانات الرفع والتمديد والخراطيم، وسلامة صمامات التحكم.
• حالة الأرجل وألواح الاستناد وأقفالها.
• حاسب مراقبة الحمل: يعمل ومعايَر، لم يُعطَّل.
• ساعات الرافعة وكيلومترات الشاحنة مع سجل الصيانة وشهادات الفحص السابقة.
• عمر الشاسيه وحالة الفرامل والإطارات وقاعدة العجلات مقابل الحمولة.
• في الاستئجار: هل يأتي مع المشغّل المؤهل ومن يتحمل الوقود والتأمين وفحص الرافعة الدوري.

تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.

09أسئلة شائعة

• ما البوم تراك وما كرين هياب؟

  شاحنة تجارية عليها رافعة هيدروليكية لتحميل حمولتها وتفريغها، وهما اسمان متداولان في السوق السعودي لشاحنة الرافعة، ويقابل الثاني اسم العلامة التي ابتكرت هذه الرافعات وصار يُستعمل عاميًّا في بريطانيا وكندا.

• ما الفرق بين البوم تراك والكرين؟

  البوم تراك شاحنة تحمل رافعة لتحميل حمولتها، والكرين معدة رفع بجداول حمولة واستناد كامل لأعمال الرفع الإنشائي.

• شاحنة بوم تراك 10 طن، كم ترفع فعلًا؟

  الرقم الاسمي يدل على الفئة، والمرفوع الفعلي يُقرأ من جدول الحمولة بحسب نصف القطر وطول الذراع، وينقص كلما ابتعد الحمل.

• ما الذي يُنظر فيه عند شراء كرين هياب؟

  الذراع والمفاصل والأسطوانات وحاسب مراقبة الحمل وشهادات الفحص وساعات الرافعة وحالة الشاسيه، كما في قسم الشراء أعلاه.

• ما الذي يُنظر فيه عند تأجير بوم تراك؟

  نصف القطر والحمل المطلوبان، والمشغّل المؤهل، وشهادة الفحص السارية، ومن يتحمل التأمين والوقود.

• ما الفحص اليومي للبوم تراك؟

  التحكم والخطوط والخطاف والإطارات والأرجل والفرامل والإنارة ومراقبة الحمل، كما في القائمة أعلاه.
