كرين

01التعريف والاستخدامات

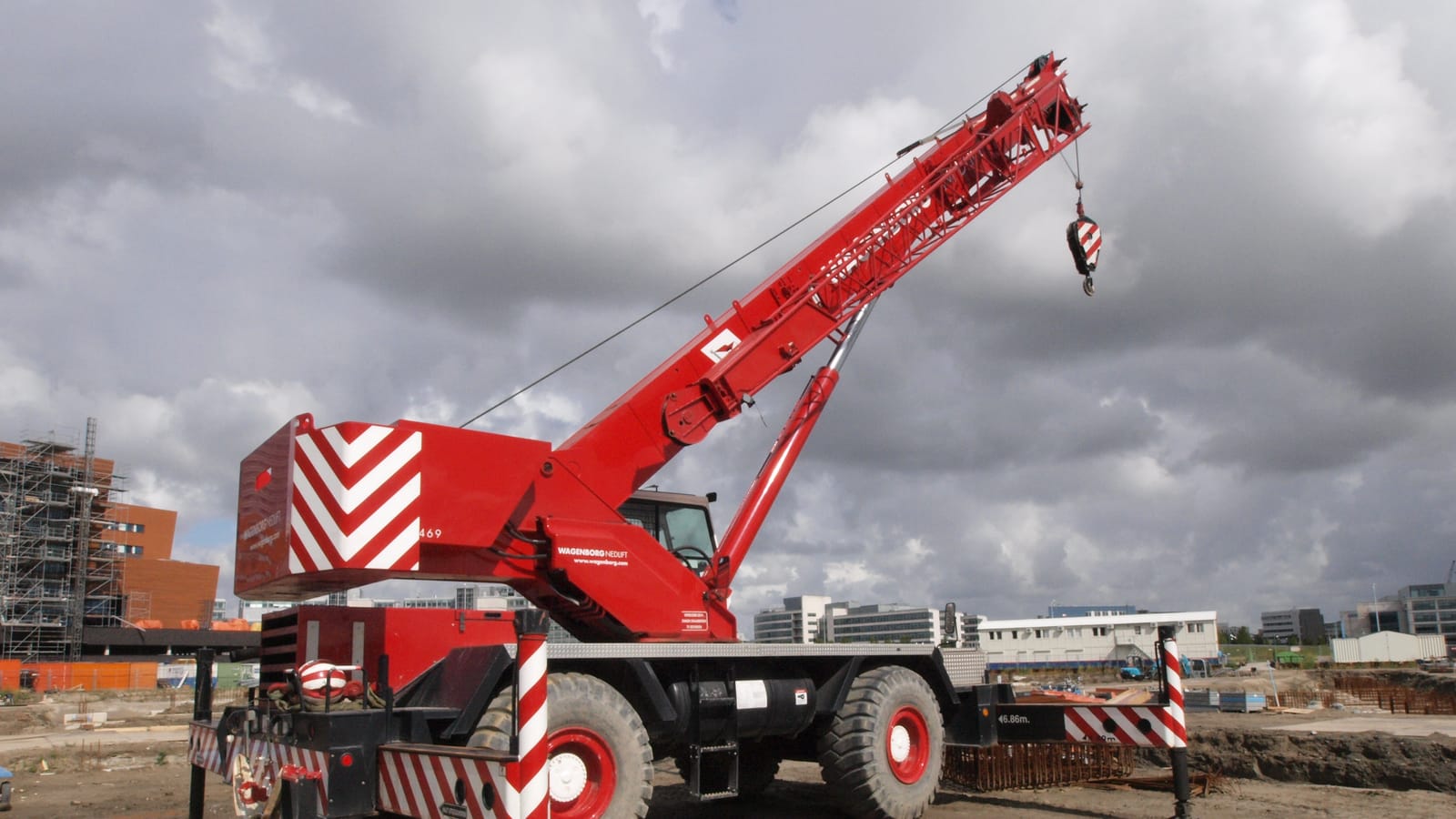

الرافعة المتحركة معدة رفع تحمل ذراعًا تلسكوبية أو شبكية على هيكل متحرك بعجلات أو جنازير، وترفع الأحمال بحبل سلكي ملفوف على طبل ويتدلى منه خطاف، وتستند عند العمل غالبًا إلى أرجل جانبية «الأوت ريقر». سعة الرفع ليست رقمًا واحدًا بل جدول يتغيّر مع نصف القطر وطول الذراع وتكوين الاستناد. يُقاس عمر الطراز الذي يسير على الطرق بالكيلومترات للشاسيه وبالساعات للرافعة.

الاستخدامات

• رفع العناصر الإنشائية والخرسانة مسبقة الصب والحديد في مواقع البناء.
• تركيب المعدات الصناعية في المصانع والمصافي.
• تحميل وتفريغ المعدات الثقيلة والحاويات.
• أعمال صيانة توربينات الرياح والأبراج والهياكل العالية.
• العمل في المناجم والمحاجر على أرض وعرة بالطراز المخصص لها.
• رفع الأحمال داخل المستودعات والساحات بالطرازات الصغيرة.

02الفئات والأحجام

يصنّف السوق الرافعات بأقصى سعة رفع بالطن، وهو ما يظهر في الاستفسارات «كرين 50 طن» و«كرين 100 طن»، لكن هذا الرقم هو السعة عند أصغر نصف قطر وأقصر ذراع، وتنخفض كثيرًا مع بُعد الحمل، فالقيمة النافذة هي جدول الحمولة الخاص بالطراز والتكوين.

03المكوّنات الرئيسية

• 01الشاسيه الناقل ومحاوره ونظام التوجيه والتعليق.
• 02الهيكل العلوي الدوّار ومحمل الدوران والثقل الموازن.
• 03الذراع التلسكوبية بمقاطعها أو الذراع الشبكية، وذراع التمديد الإضافية.
• 04الروافع السلكية: الطبل، الحبل السلكي، البكرات، الخطاف ومزلاجه.
• 05الأرجل الجانبية وألواح الاستناد وأسطواناتها.
• 06المنظومة الهيدروليكية ومحرك الهيكل العلوي.
• 07مقصورة المشغّل ونظام مؤشر لحظة الحمل ومحدد الحمولة وبرمجيات جداول الحمولة.
• 08أجهزة السلامة: مانع التصادم بالخطاف، مؤشر الميل، مؤشر زاوية الذراع، منبّه الرياح.

04جدول الصيانة الدورية

الرافعة تحمل منظومتَين: شاسيه يُصان بالكيلومترات كالشاحنة، ورافعة تُصان بالساعات. السلّم التالي معتاد، والدليل الخاص بالطراز يحدد الأعداد والمهام النافذة.

وتُجرى فوق ذلك فحوص دورية شاملة لمعدات الرفع من شخص مختص مستقل عن الصيانة الروتينية.

06أخطاء تشغيل شائعة تسبب أعطالًا

• الرفع بتكوين استناد مختلف عن المدخل في البرمجية أو تجاوز محدد الحمولة بتعطيله.
• الرفع الجانبي أو سحب الأحمال أفقيًّا، مما يُجهد الذراع ومحمل الدوران.
• الاستناد على أرض رخوة أو حفر مدفونة بلا ألواح كافية، فتهبط رجل وتميل الرافعة.
• ترك الخطاف يصطدم برأس الذراع «التصادم العلوي» بسبب تجاوز مانع التصادم.
• لفّ الحبل السلكي على الطبل بشكل غير منتظم أو تشغيله مع أسلاك مقطوعة فوق حد الرفض.
• السير على الطريق والذراع غير مؤمّنة أو الأرجل غير مقفلة.
• التلسكوب بالحمل خارج ما يسمح به جدول الحمولة.
• إهمال تشحيم مقاطع الذراع فتتآكل المنزلقات ويرتج التمديد.

07المتطلبات النظامية

إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.

• شهادات فحص الرافعات ومعدات الرفع
• رخصة قيادة المركبات الثقيلة وتشغيل المعدات
• تسجيل المعدات الثقيلة لدى مركز تنظيم المعدات الثقيلة
• تجديد رخصة السير «الاستمارة»
• تصاريح نقل المعدات الثقيلة والحمولات الاستثنائية

08ما يُراعى عند الاستئجار أو الشراء

• دراسة الرفع أولًا: وزن الحمل، نصف القطر، الارتفاع، العوائق، ثم اختيار الرافعة من جدول الحمولة لا من رقم الطن الاسمي.
• نوع الشاسيه بحسب الطريق إلى الموقع والأرض فيه.
• شهادة الفحص السارية للرافعة وللحبال والخطافات والملحقات.
• حالة الحبل السلكي والخطاف والبكرات ومحمل الدوران.
• تسريبات أسطوانات التلسكوب والأرجل ومدى ثبات الذراع تحت الحمل.
• عمل محدد الحمولة ومؤشر اللحظة وأجهزة السلامة دون تجاوز.
• سجل الساعات والكيلومترات والصيانة والفحوص السنوية.
• في الاستئجار: هل العقد مع مشغّل ومربوط، ومن يتحمل النقل والتصاريح والتأمين، وكيف تُحتسب الساعات والحد الأدنى.

تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.

09أسئلة شائعة

• ما الكرين بالإنجليزية؟ وما الفرق بينه وبين الونش؟

  الاسم الإنجليزي في خانة الاسم أعلاه؛ و«كرين» و«ونش» و«رافعة» تُستعمل في السوق لمعدة واحدة، وإن كان «الونش» يُطلق أيضًا على آلة اللف السلكية وحدها.

• ما أنواع الكرينات؟

  رافعة على شاحنة، ورافعة لجميع التضاريس، ورافعة الأرض الوعرة، ورافعة مجنزرة، ورافعات صغيرة، وشاحنة برافعة «بوم تراك»، وتختلف عنها الرافعة البرجية الثابتة.

• كرين 50 طن يرفع 50 طنًّا فعلًا؟

  لا؛ الرقم هو أقصى سعة عند أقصر ذراع وأصغر نصف قطر وأكمل استناد، وتنخفض السعة الفعلية كثيرًا كلما بَعُد الحمل أو طالت الذراع، والمرجع هو جدول الحمولة للطراز والتكوين.

• ما الفحص المطلوب للكرين؟

  فحص بصري قبل كل وردية، وفحص شهري موثّق بالبنود نفسها، وفحص سنوي شامل من شخص مؤهل مع الاحتفاظ بالسجلات.

• ما الذي يسبب انقلاب الكرين؟

  تجاوز جدول الحمولة، وهبوط الأرض تحت رجل الاستناد، والاستناد الناقص، والرياح، والرفع الجانبي أو الديناميكي للحمل.

• هل تلزم رخصة لمشغّل الكرين؟

  تشغيل الرافعات يقتضي تدريبًا وتأهيلًا موثَّقين لمشغّل الرافعة ومسؤول الربط، والمتطلب النظامي السعودي بالاسم في قسم المتطلبات أعلاه.

• متى يُستبدل الحبل السلكي؟

  حين يبلغ عدد الأسلاك المقطوعة أو التآكل أو التشوّه معيار الرفض الذي يحدده الصانع والمعايير المرجعية، ويُفحص الحبل في كل وردية وبالقياس في الفحوص الدورية.

• ما الفرق بين الكرين والبوم تراك؟

  البوم تراك شاحنة تجارية عليها رافعة لتحميل حمولتها وتفريغها، أما الكرين فمعدة رفع مخصصة بجداول حمولة واستناد كامل لأعمال الرفع الإنشائي.
