كرين جنزير

01التعريف والاستخدامات

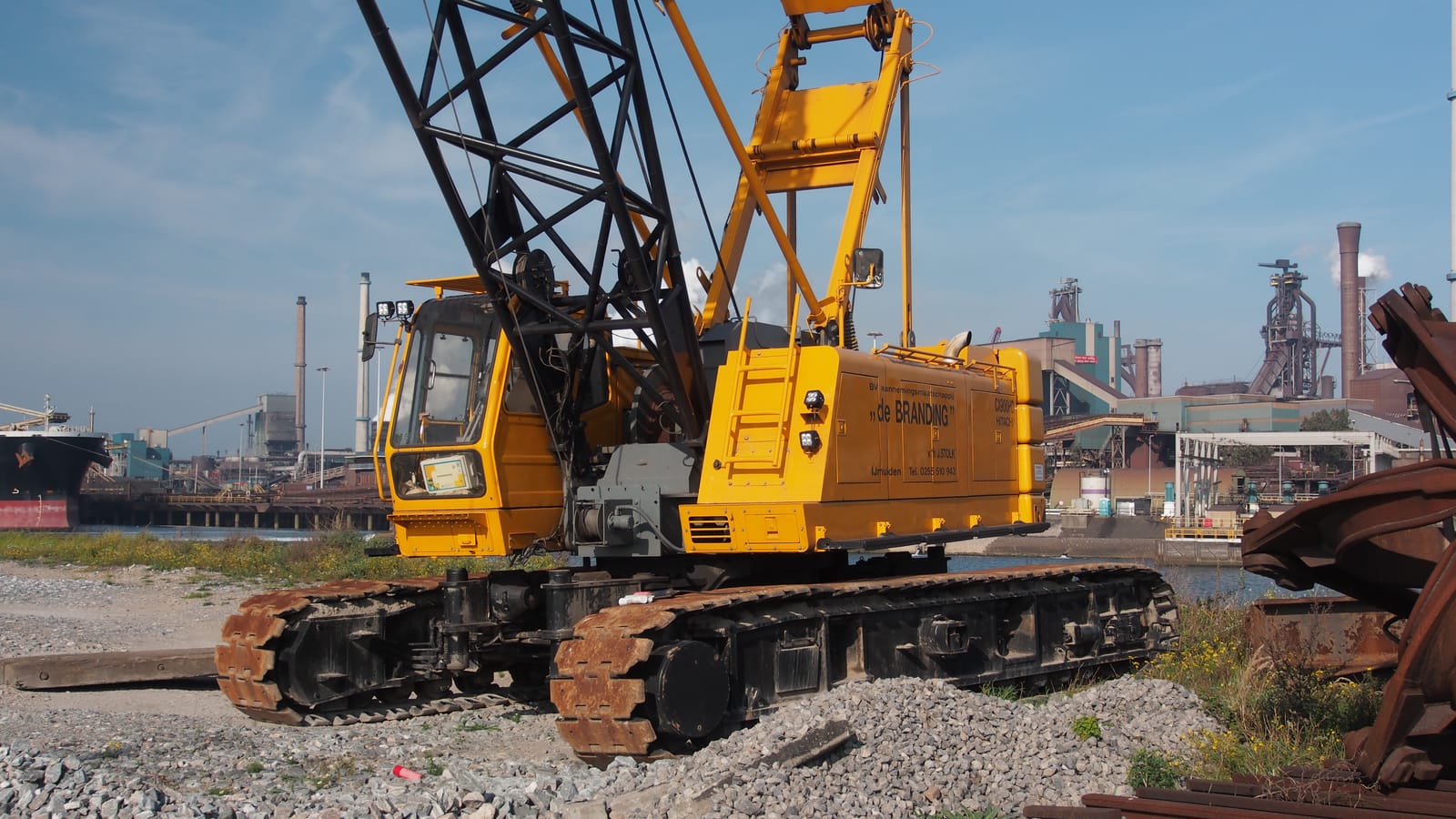

الكرين الجنزير رافعة تحمل ذراعها على هيكل سفلي مزوّد بجنازير تمنحه الثبات والحركة معًا، وهو من أنواع الرافعات المتحركة، وتعمل غالبًا بذراع شبكية يمكن إضافة ذراع مساعدة إليها. وتمتد قدرته الرافعة بحسب المرجع من نحو أربعين إلى أربعة آلاف طن طويل بحسب الطراز. وتتميز بأنها تعمل في المواقع بأقل تهيئة، وتثبت على جنازيرها بلا أرجل جانبية، وتسير بالحمل. وتُقاس بساعات التشغيل لأنها لا تسير على الطرق العامة بنفسها. وفي السوق السعودي يُقال «كرين جنزير»، ويلتبس بـ«بوكلين جنزير» و«شيول جنزير» لأن كلمة جنزير تدل على الجنازير فقط، وهما معدتان مختلفتان في الوظيفة.

الاستخدامات

• رفع الأحمال الكبيرة جدًّا في المشاريع الطويلة كالمحطات والمصانع والجسور.
• العمل على أرض غير ممهدة أو رخوة، فالجنازير العريضة توزع الوزن على مساحة كبيرة.
• مناولة المعدات الثقيلة والأوعية والمحولات داخل المواقع الصناعية.
• التركيب الإنشائي للهياكل الفولاذية والأعمدة والكمرات الخرسانية الجاهزة.
• أعمال الأساسات بتركيب معدات الدق والحفر إذا رُكّبت عليها.
• رفع الحمل والتحرك به داخل الموقع.
• أعمال الهدم بكرة الهدم أو الجرف بملحق خاص في بعض الطرازات.

02الفئات والأحجام

تُصنَّف الرافعات المجنزرة بقدرة الرفع الاسمية وطول الذراع وعرض الجنازير ووزن التشغيل، وتمتد قدراتها من نحو أربعين إلى أربعة آلاف طن طويل. والقدرة الفعلية ليست رقمًا واحدًا، بل جدول يتغير مع نصف القطر وطول الذراع والملحقات والثقل الموازن.

03المكوّنات الرئيسية

• 01الهيكل السفلي بالجنازير والبكرات والعجلات الدليلية والسنان المسنّن.
• 02الهيكل العلوي الدوّار ومحمل الدوران.
• 03الذراع الشبكية والذراع المساعدة والوصلات.
• 04الثقل الموازن ومثبتاته.
• 05الرافعتان الرئيسية والمساعدة بالطبول والحبال السلكية والبكرات والخطاف ومزلاجه.
• 06المحرك والمضخات الهيدروليكية ومحركات الجنازير والدوران.
• 07المقصورة ونظام التحكم ومؤشر لحظة الحمل وأجهزة السلامة والتنبيه.
• 08مؤشر زاوية الذراع ومانع تصادم الخطاف بالذراع.
• 09أنظمة شد الجنازير وتشحيمها.
• 10معدات التجميع كالدبابيس والمسامير ووصلات الذراع.

04جدول الصيانة الدورية

السلّم التالي معتاد، والدليل الخاص بالطراز يحدد الأعداد والمهام النافذة، وتقصر الفترات في الغبار والرمال والعمل الثقيل المتواصل.

وتُفحص الرافعة كذلك بعد كل تجميع من شخص مؤهل للتأكد من أن ترتيبها مطابق لمعايير الصانع، وبعد أي تعديل أو إصلاح يتصل بالسلامة وقبل أول استعمال.

06أخطاء تشغيل شائعة تسبب أعطالًا

• إهمال تقييم صلابة الأرض، وعدم كفاية الإعداد للأرض سبب رئيس لحوادث انقلاب الرافعات في مواقع الإنشاء.
• الرفع خارج جدول الحمولة بزيادة نصف القطر أو بتكوين ذراع يخالف الجدول.
• السير بالحمل على أرض غير مستوية أو فوق حفر وخنادق مغطاة.
• الرفع الجانبي أو سحب الحمل بعيدًا عن مركز الذراع، فيُجهد الذراع الشبكية.
• تعطيل أجهزة السلامة أو مؤشر لحظة الحمل.
• التشغيل في الرياح القوية بحمل ذي مساحة سطح كبيرة.
• ترك الجنازير مرتخية أو مشدودة أكثر من اللازم، فيتآكل الهيكل السفلي.
• العمل قرب خطوط الكهرباء العلوية بلا إبعاد آمن وإشارة منظِّمة.

07المتطلبات النظامية

إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.

• شهادات فحص الرافعات ومعدات الرفع
• رخصة قيادة المركبات الثقيلة وتشغيل المعدات
• تسجيل المعدات الثقيلة لدى مركز تنظيم المعدات الثقيلة
• تصاريح نقل المعدات الثقيلة والحمولات الاستثنائية

08ما يُراعى عند الاستئجار أو الشراء

• دراسة الرفع أولًا: وزن الحمل ونصف القطر والارتفاع والعوائق، ثم اختيار الرافعة من جدول الحمولة لا من الرقم الاسمي.
• حالة الأرض ومسارات الدخول ومتطلبات تجهيز الموقع قبل وصول الرافعة.
• كيفية النقل: أي الأجزاء تُفكّ، وأي مقطورات تلزم، وكم من الوقت للتجميع.
• حالة الهيكل السفلي: الجنازير والبكرات والعجلات الدليلية والسنان.
• حالة الذراع والوصلات والحبال والبكرات وسجل استبدالها.
• شهادة الفحص السارية وسجل التجميع والفحص بعده وساعات التشغيل.
• توفر المشغّل المؤهل ومنظِّم الإشارة وفريق التجميع.
• في الاستئجار: هل يشمل العرض الثقل الموازن والذراع المساعدة والنقل والتجميع، ومن يتحمل التأمين والوقود.

تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.

09أسئلة شائعة

• ما الكرين الجنزير؟

  رافعة تحمل ذراعها على هيكل بجنازير يمنحها الثبات والحركة، وتعمل على أرض غير مهيأة وتسير بالحمل، وتقاس قدراتها بعشرات إلى آلاف الأطنان.

• ما الفرق بين الكرين الجنزير والكرين المتحرك على عجلات؟

  الجنزير أثبت على الأرض الرخوة وبلا أرجل ويسير بالحمل لكنه ثقيل ويحتاج تفكيكًا وشاحنات لنقله، والمتحرك على عجلات يسير على الطرق بنفسه لكنه يحتاج أرجلًا وألواح استناد.

• ما الفرق بين كرين الجنزير وبوكلين الجنزير؟

  الكرين الجنزير يرفع الأحمال بحبل سلكي وجدول حمولة، والبوكلين الجنزير حفارة تحفر وتحمّل بكتها، فالجنزير في الاسمين يدل على الجنازير فقط.

• ما الحفار الجنزير والشيول الجنزير؟

  الحفار الجنزير حفارة على جنازير، والشيول الجنزير جرافة تحميل على جنازير، وكلاهما معدة حفر وتحميل لا معدة رفع كالكرين.

• كيف تُنقل الرافعة المجنزرة؟

  الكبيرة تُفكَّك على الأقل إلى الذراع والمقصورة وتُنقل بالشاحنات أو القطارات أو السفن إلى موقعها، ثم تُجمَّع وتُفحص قبل الاستعمال.

• كم مرة تُفحص الرافعة؟

  قبل كل وردية فحص بصري، وشهريًّا فحص موثق يُحفظ ثلاثة أشهر على الأقل، وكل اثني عشر شهرًا فحص شامل من شخص مؤهل، كما في اللائحة المرجعية.
