- الأسماء المتداولة في السعودية
- مضخة خرسانة
- الاسم الرسمي
- مضخة خرسانة
- الاسم الإنجليزي
- Concrete pump
- العائلة
- معدات ثقيلة · خرسانة
- أساس القياس
- ساعات وكيلومترات
01التعريف والاستخدامات

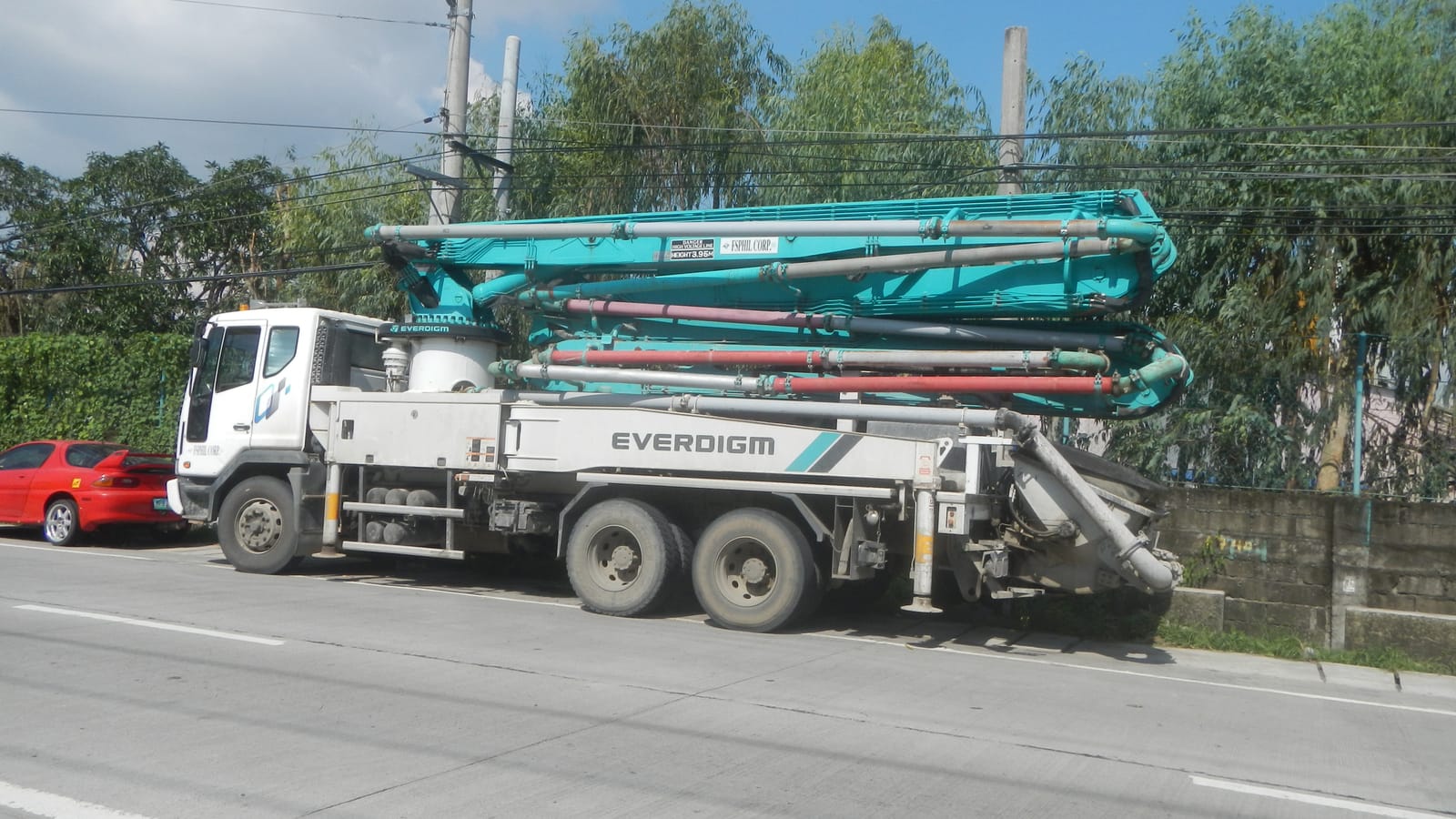

مضخة الخرسانة معدة تنقل الخرسانة السائلة بالضخ من نقطة استلامها إلى موضع الصب. وأشهر نوعين فيها المضخة ذات الذراع، وهي ذراع مفصلية يُتحكم بها عن بعد وتُركَّب على شاحنة أو نصف مقطورة، والمضخة الخطية التي تُوصَل بمخرجها أنابيب أو خراطيم وتُركَّب على شاحنة أو مقطورة. ويدفع الخرسانة مكبسان هيدروليكيان تحرّكهما مضخات زيت يديرها محرك كهربائي أو ديزل. وهي أصل مزدوج العدّاد، فالمنصوبة على شاحنة تُقاس مركبتها بالكيلومترات ووحدة الضخ بساعات التشغيل، والمنصوبة على مقطورة تُقاس بالساعات وحدها.
الاستخدامات
- صب الأسقف والأعمدة والجدران في المباني متعددة الأدوار.
- صب القواعد واللبشات الكبيرة بتغذية متواصلة من الخلاطات.
- الوصول إلى مواضع الصب التي لا تدخلها الخلاطة بمد الذراع أو الأنابيب.
- صب البلاطات الأرضية والأرصفة والمسابح بالمضخات الخطية الخفيفة.
- العمل في الأنفاق والمناجم بمضخات تُركَّب على زلاقة أو سكة.
- ضخ المونة والخلطات ذات الركام الدقيق بالمضخات المخصصة لها.
- صب الجسور والمنشآت الممتدة بأنابيب مثبتة على طول الموقع.
02الفئات والأحجام
تُصنَّف المضخات بنوع التركيب وبطول الذراع أو الأنابيب وبسعة الضخ في الساعة، وهذه كلها في نشرة مواصفات الطراز. ويذكر المرجع العام ضغوطًا تصل إلى 400 بار وتدفقًا يصل إلى 200 متر مكعب في الساعة في المضخات المكبسية.
| الفئة | الوصف | الاستخدام المعتاد |
|---|---|---|
| مضخة ذراعية على شاسيه شاحنة | ذراع مفصلية يُتحكم بها عن بعد ورجلان ساندتان | المباني الكبيرة والأسقف العالية. |
| مضخة ذراعية على نصف مقطورة | الذراع نفسها على مقطورة يجرها رأس قاطر | مواقع تتطلب مضخة كبيرة بلا شاسيه شاحنة. |
| مضخة خطية | تُوصَل بمخرجها أنابيب أو خراطيم يدويًّا | البلاطات والمنازل والمسابح والأرصفة. |
| مضخة مقطورة | مضخة خطية على مقطورة تُسحب بمركبة | مواقع صغيرة ومتعددة. |
| مضخة على زلاقة أو سكة | تثبت في مكان وتُغذّي خطًّا طويلًا | الأنفاق والمناجم والمواقع الخاصة. |
03المكوّنات الرئيسية
- 01الشاسيه وكابينة السائق ومحرك الشاحنة وأخذ القدرة، في المنصوبة على شاحنة.
- 02المضخات الهيدروليكية التي تحرّك أسطوانات الضخ.
- 03أسطوانتا الضخ بمكبسيهما، تعملان بالتناوب شفطًا ودفعًا.
- 04أنبوب التحويل الذي يدور أمام الأسطوانة المملوءة عند نهاية الشوط.
- 05القادوس وأذرع التقليب وشبكة الحماية فوقه.
- 06الذراع المفصلية وأنابيبها وخرطوم الطرف، أو الأنابيب والخراطيم في الخطية.
- 07الرجلان الساندتان وأسطواناتهما وألواح الارتكاز.
- 08جهاز التحكم عن بعد ومفاتيح التوقف الطارئ.
- 09منظومة الغسل: خزان الماء ومضخته وكرات التنظيف.
- 10صفائح التآكل وحلقات القطع بين القادوس والأسطوانات.
04جدول الصيانة الدورية
المنصوبة على شاحنة أصل بجدولين: جدول للمركبة بالكيلومترات وجدول لوحدة الضخ بالساعات. السلّم التالي معتاد، ودليل الطراز يحدد الأعداد والمهام النافذة.
مركبة الشاحنة، بالكيلومترات:
| الفترة | المهام المعتادة |
|---|---|
| يوميًّا قبل الحركة |
|
| أسبوعيًّا |
|
| كل 10 آلاف كم |
|
| كل 40 ألف كم |
|
| كل 80 ألف كم أو سنويًّا |
|
وحدة الضخ، بالساعات:
| الفترة | المهام المعتادة |
|---|---|
| كل 10 ساعات / يوميًّا | مستوى الزيت الهيدروليكي، الماء في صندوق الماء، الغسل بعد الصب، تشحيم نقاط الذراع. |
| كل 50 ساعة | فحص صفيحة التآكل وحلقة القطع، فحص الخراطيم والوصلات، فحص الرجلين الساندتين. |
| كل 250 ساعة | فلاتر الزيت الهيدروليكي حسب الدليل، فحص موانع التسرب في أسطوانات الضخ. |
| كل 500 ساعة | استبدال صفيحة التآكل وحلقة القطع عند بلوغ حد التآكل، تحليل عينة الزيت. |
| كل 1000 ساعة | تغيير الزيت الهيدروليكي حسب التحليل، فحص سماكة أنابيب الذراع. |
| كل 2000 ساعة | فحص إنشائي للذراع ولحاماتها ومفاصلها، وإصلاح الأسطوانات إن لزم. |
كتيّب المصنّع هو المرجع. الفترات والمهام الفعلية يحددها دليل التشغيل والصيانة لطراز معدتك، وتُقصَّر في ظروف الغبار الشديد والحرارة العالية والتشغيل المتواصل. هذا الجدول للتعريف بالترتيب العام ولا يغني عن الدليل.
05قائمة الفحص اليومي قبل التشغيل
14 بندًا
06أخطاء تشغيل شائعة تسبب أعطالًا
- فرد الرجلين الساندتين على أرض رخوة أو حافة حفر بلا ألواح ارتكاز.
- فرد الذراع قرب خط كهرباء علوي.
- الضخ والقادوس شبه فارغ فتدخل الهواء إلى الأنبوب.
- إضافة الماء إلى الخرسانة لتسهيل الضخ، فتنفصل الخلطة وتنسد الأنابيب.
- ترك الخرسانة في الأنابيب مدة تتجاوز زمن شدها بلا ضخ ولا غسل.
- استعمال أنابيب متآكلة، فتنفجر تحت الضغط.
- ترك خرطوم الطرف ينفلت أو يُمسَك بغير متدرب.
- تحريك الذراع بسرعة والقادوس مملوء.
07المتطلبات النظامية
إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.
08ما يُراعى عند الاستئجار أو الشراء
- طول الذراع أو الأنابيب مقابل ارتفاع الصب وبعده الأفقي.
- نوع المضخة مناسب لمقاس الركام: ذراعية أم خطية.
- ساعات وحدة الضخ منفصلة عن كيلومترات الشاسيه في سجل الصيانة.
- حالة صفيحة التآكل وحلقة القطع وأسطوانتي الضخ.
- سلامة الذراع ولحاماتها ومفاصلها، وتاريخ آخر فحص إنشائي.
- حالة الرجلين الساندتين وأسطواناتهما وتسريبها.
- في الاستئجار: من يتحمل الخلاطات المساندة وأنابيب التوصيل والمشغّل والغسل، وكيف تُحتسب ساعات الانتظار.
- توفر قطع الغيار والصيانة لدى الوكيل في مدن العمل.
تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.
09أسئلة شائعة
الاسم الإنجليزي في خانة الاسم أعلاه.
الذراعية ذراع مفصلية يُتحكم بها عن بعد وتغطي مساحة واسعة بسرعة وبعمالة أقل، والخطية تحتاج إلى وصل أنابيبها وخراطيمها يدويًّا وتصلح للأعمال الأصغر والأقرب.
لا؛ الخلاطة تنقل الخرسانة من المحطة إلى الموقع وتخلطها في الطريق، والمضخة تدفعها من نقطة التفريغ إلى موضع الصب، وتعملان معًا في الغالب.
ذراع المضخة ذراع صب تحمل أنابيب الخرسانة ولا تحمل حمولة معلّقة بخطاف، فليست رافعة.
بسجل لكل مضخة يفصل كيلومترات الشاسيه عن ساعات وحدة الضخ، وبفحص يومي قبل الصب، وبخطة صيانة مرتبطة بالعدّادين، وبتتبع ساعات الاستعمال لكل موقع.
لأن الخرسانة تتصلب إن لم تبقَ متحركة. ولأن الخلطة المائعة بزيادة الماء تنفصل، ولأن الأنابيب المتسخة أو المتآكلة تضيّق المجرى.
الأرض تحت الرجلين الساندتين، والبعد عن الكهرباء، والزيت الهيدروليكي، وصفيحة التآكل، والأنابيب ودعاماتها، وجهاز التحكم، كما في القائمة أعلاه.
