تاور كرين

01التعريف والاستخدامات

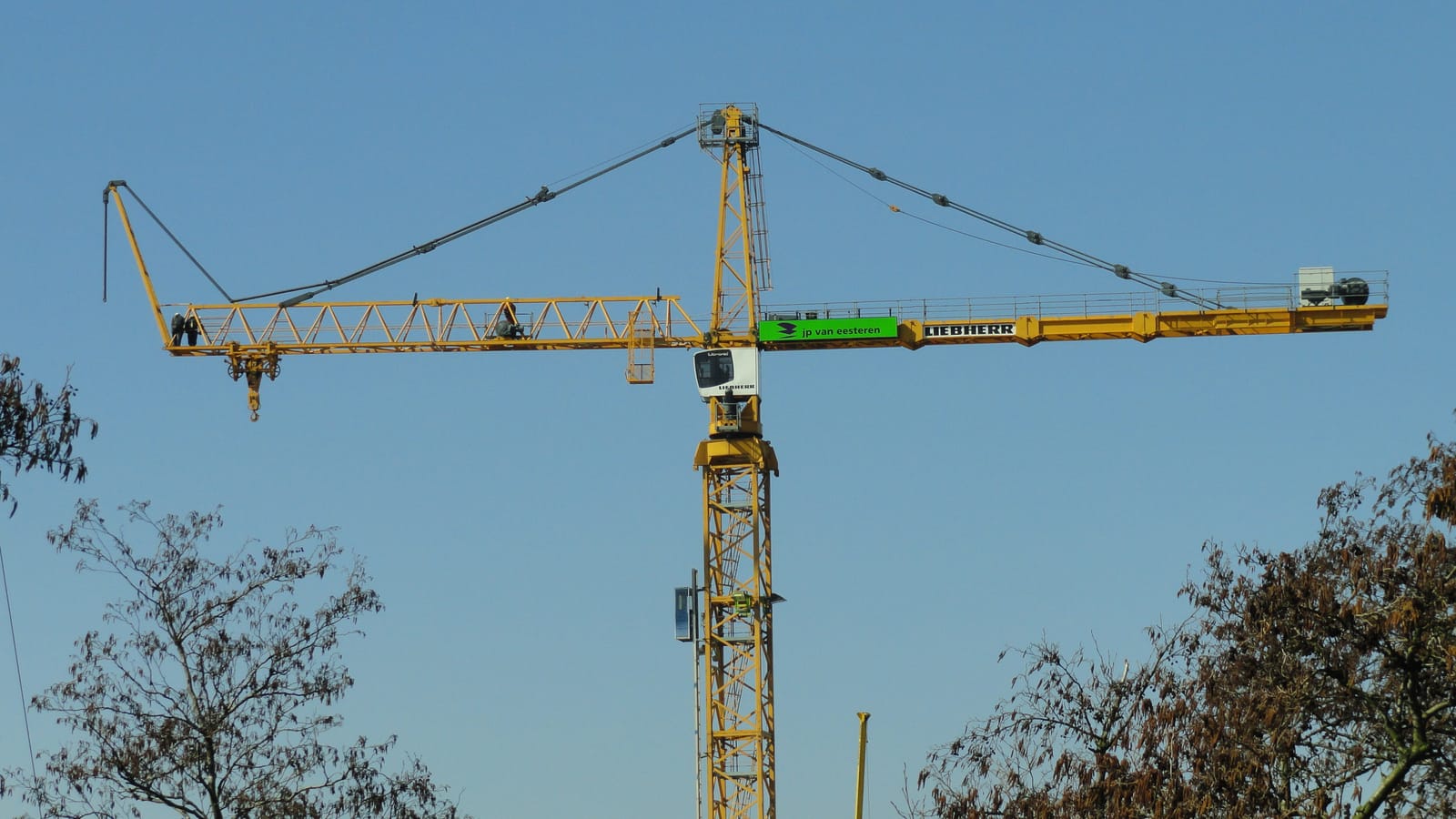

التاور كرين رافعة تُثبَّت على قاعدة خرسانية، وأحيانًا تُربط بجوانب المنشأة، وتجمع بين أفضل ارتفاع وسعة رفع، فتُستعمل في بناء الأبراج والمنشآت العالية. ويقوم على القاعدة برج شبكي يحمل وحدة الدوران، وفوقها ذراع أفقي طويل وذراع خلفي أقصر يحمل الأثقال المقابلة وكابينة المشغّل. وقد يتجاوز ارتفاع الخطّاف مئة متر. ولكل طراز جدول حمولة يحدد ما يرفعه عند كل نصف قطر، فيرفع حملًا أكبر قرب مركز الدوران وأقل عند أقصى مدى. وتُقاس بساعات التشغيل، وهي معدة موقعية لا تسير على الطرق، تُركَّب في المشروع وتُفكَّك عند انتهائه. وفي السوق يُقال «تاور كرين» و«كرين تاور» و«رافعة برجية» لمعدة واحدة.

الاستخدامات

• رفع حديد التسليح والقوالب والخرسانة بالصناديق في بناء الأبراج.
• مناولة العناصر الجاهزة الصب في المشاريع الكبيرة.
• رفع المواد على الأدوار العليا للمباني السكنية والتجارية.
• بناء المصانع ومحطات الكهرباء ومشاريع البنية التحتية الكبيرة.
• خدمة المواقع الضيقة التي لا تتسع لرافعة متحركة كبيرة.
• مناولة الأجزاء الثقيلة في الأعمال الصناعية.
• بناء أبراج توربينات الرياح بالطراز الصاعد.

02الفئات والأحجام

تُصنَّف الرافعات البرجية بنوع الذراع وبطريقة التركيب وبالثبات، وتتحدد السعة ونصف القطر والارتفاع من جدول الحمولة ولوحة الطراز.

03المكوّنات الرئيسية

• 01البرج الشبكي المكوَّن من أقسام فولاذية تُجمع أثناء التركيب.
• 02وحدة الدوران في أعلى البرج.
• 03كابينة المشغّل وفيها أجهزة التحكم ومؤشر عزم الحمل ومقياس الرياح.
• 04الذراع الأفقي والعربة الجارية عليه أو الذراع الرافع.
• 05الذراع الخلفي بالأثقال المقابلة ومحرك الرفع وطبله.
• 06ونش الرفع: محرك وصندوق تروس وطبل وحبل سلكي وفرامل.
• 07الخطّاف وبكرة الخطّاف.
• 08القاعدة والأساس الخرساني أو الإطار المثبت.
• 09مفاتيح الحد وأجهزة تحديد الحمولة وتفادي التصادم.
• 10منظومة الكهرباء وصناديق التحكم.

04جدول الصيانة الدورية

السلّم المعتاد، ودليل الصانع للطراز هو المرجع النافذ للأعداد والمهام. وتنص لائحة الرافعات الأمريكية على فحص بصري قبل كل وردية بيد شخص كفء، وفحص شهري، وفحص سنوي شامل بيد شخص مؤهل قد يتطلب تفكيكًا.

وتفحص الرافعة بعد كل تركيب أو تعديل أو إصلاح لجزء حرج بيد شخص مؤهل قبل استعمالها، وبعد توقفها ثلاثة أشهر أو أكثر.

06أخطاء تشغيل شائعة تسبب أعطالًا

• رفع حمل يفوق ما يسمح به جدول الحمولة عند نصف القطر المستعمل.
• التشغيل في رياح تفوق ما يسمح به الصانع دون تعديل العمل بحسب الرياح.
• ترك أجهزة التحكم والحمل معلّق، وهو ممنوع إلا بضوابط محددة.
• تعطيل مفتاح الحد أو مؤشر عزم الحمل لتسريع العمل.
• سحب الحمل جانبيًّا بدل رفعه عموديًّا.
• الدوران أو الفرملة المفاجئة، فيتأرجح الحمل ويُجهد الذراع والبرج.
• التشغيل قرب خطوط الكهرباء أو رافعة أخرى دون نظام تفادي التصادم أو تنسيق.
• إهمال فحص مسامير القاعدة وأقسام البرج أو تأجيل فحص الحبل السلكي.

07المتطلبات النظامية

إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.

• شهادات فحص الرافعات ومعدات الرفع
• رخصة قيادة المركبات الثقيلة وتشغيل المعدات
• تسجيل المعدات الثقيلة لدى مركز تنظيم المعدات الثقيلة
• تصاريح نقل المعدات الثقيلة والحمولات الاستثنائية

08ما يُراعى عند الاستئجار أو الشراء

• دراسة الموقع أولًا: ارتفاع المبنى ونصف القطر المطلوب والأحمال، ثم اختيار الطراز من جدول الحمولة.
• تصميم الأساس الخرساني وربط الرافعة بالمنشأة، ومن يتحمل تصميمه وتنفيذه.
• من يقوم بالتركيب والتفكيك، فالتركيب يُدار بشخص كفء ومؤهل.
• المشغّل المرخص ومشير الحمل والمربّط المؤهل، وهل يشملهم العقد.
• وجود نظام تفادي التصادم إن كان الموقع بجوار رافعات أو مبانٍ.
• شهادة فحص حديثة وسجل صيانة وساعات التشغيل، وحالة الحبال والأقسام.
• ملحقات الرفع المرافقة: خطّاف وصندوق خرسانة وحمالات.
• في الاستئجار: مدة العقد وتوقف الرافعة بسبب الرياح والتحمل المالي لها.

تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.

09أسئلة شائعة

• ما التاور كرين؟

  رافعة برجية تُثبَّت على أساس وتجمع بين الارتفاع وسعة الرفع، وتُستعمل في بناء المنشآت العالية.

• ما الفرق بين التاور كرين والكرين المتحرك؟

  التاور كرين ثابتة على أساس طيلة المشروع وتبلغ ارتفاعات كبيرة، أما المتحرك فعلى هيكل متحرك بعجلات أو جنازير وينتقل بين المواقع.

• ما أنواع الرافعات البرجية؟

  ذات الذراع الثابت بعربة وذات الذراع الرافع والذاتية التركيب والصاعدة. وتوجد طرازات تسير قاعدتها على سكّة.

• كيف تُركَّب الرافعة البرجية؟

  تُركَّب غالبًا برافعة متحركة أكبر، وتُدار عملية التركيب والتفكيك بشخص كفء ومؤهل؛ أما الذاتية التركيب فتُنقل قطعة واحدة وتُركَّب بفني مؤهل.

• ما فحوص الرافعة البرجية؟

  فحص بعد التركيب، وقبل كل وردية، وشهري، وسنوي شامل بتفكيك ما يلزم، ثم بعد أي إصلاح أو تعديل.

• ما رخصة رافعة برجية؟

  وتشترط اللائحة الأمريكية أن يكون المشغّل مدرّبًا ومعتمدًا ومقيَّمًا قبل التشغيل.

• ما الذي يُراعى عند تأجير رافعة برجية؟

  الأساس والتركيب والمشغّل ومشير الحمل وشهادة الفحص ونظام تفادي التصادم، كما في القسم أعلاه.
