- الأسماء المتداولة في السعودية
- رافعة علويةكرين علويرافعة جسرية
- الاسم الرسمي
- رافعة جسرية علوية
- الاسم الإنجليزي
- Overhead (bridge) crane
- العائلة
- معدات ثقيلة · روافع
- أساس القياس
- بلا عدّاد
01التعريف والاستخدامات

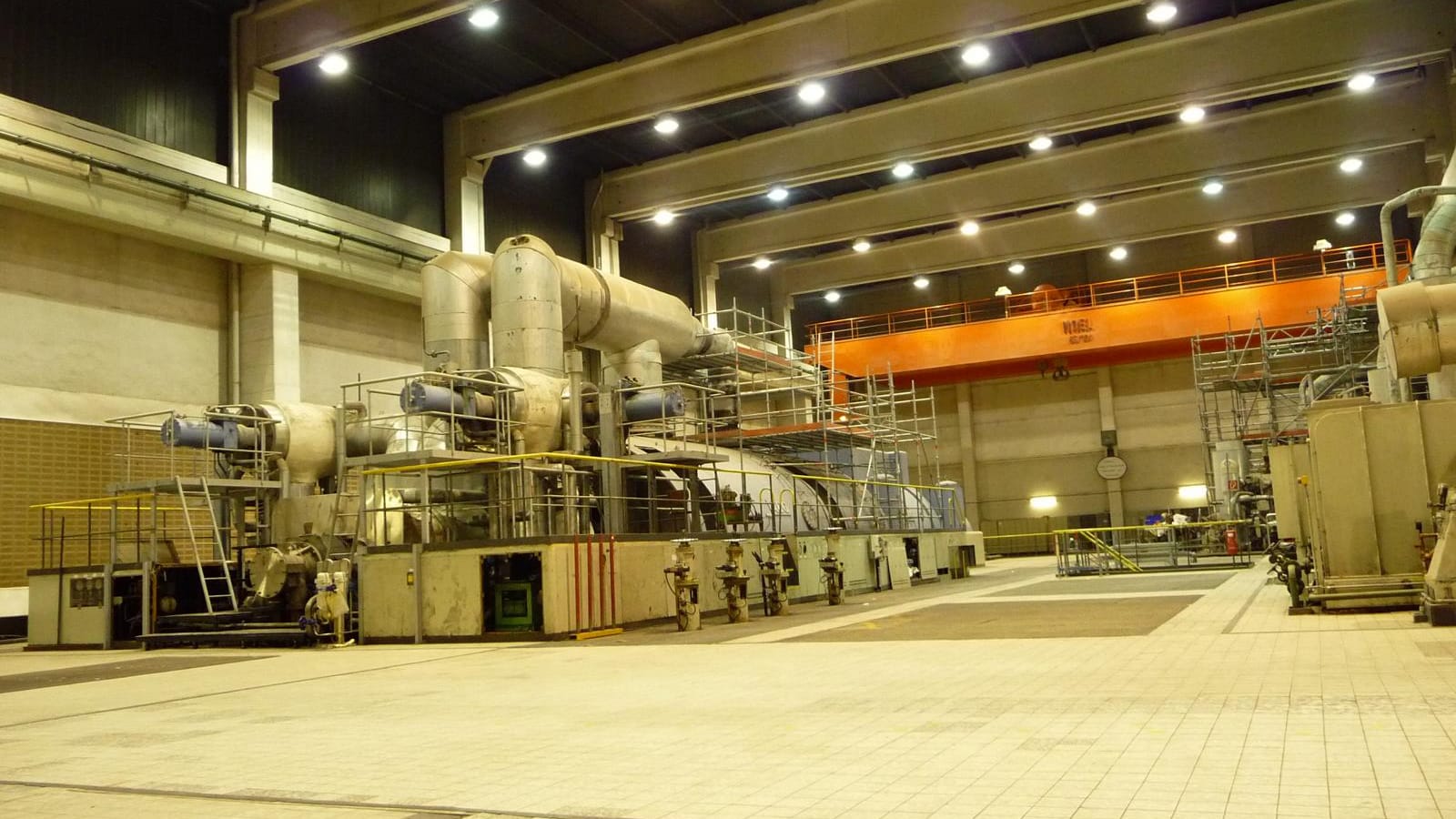

الرافعة العلوية، وتُسمّى الرافعة الجسرية، رافعة تُستعمل في المصانع والورش، وتتكون من سكتين متوازيتين على عوارض طولية مثبتة في أعمدة فولاذية، يمتد بينهما جسر متحرك يسير عليه الرافع الذي يرفع الحمل. وإن كان الجسر محمولًا على ساقين تسيران على سكتين أرضيتين سُمّيت رافعة بوابية. وتُستعمل في التصنيع وأعمال الصيانة، حيث تكون الكفاءة وزمن التوقف عاملين حاسمين. وهي معدة ثابتة داخل المنشأة لا تسير على الطرق، ولا يلزمها عدّاد كيلومترات، وقد يكون لها عدّاد ساعات أو يُسجَّل تشغيلها يدويًّا. وتنص لائحة الرافعات العلوية الأمريكية على فحوص متكررة ودورية لها.
الاستخدامات
- رفع الأجزاء الثقيلة وتحريكها داخل خطوط الإنتاج في المصانع.
- مناولة القوالب والمعدات داخل ورش الصيانة وتفكيك المكائن.
- تحميل الشاحنات من الأرصفة داخل المستودعات.
- رفع الملفات والألواح والأنابيب في ورش الفولاذ.
- مناولة العناصر الخرسانية سابقة الصب داخل المصانع.
- خدمة المحطات الكهربائية وغرف المولدات الكبيرة.
- مناولة المواد في الساحات المكشوفة بالطراز البوابي.
02الفئات والأحجام
تُصنَّف الرافعات العلوية بعدد العوارض وبطريقة التعليق وبنوع الاستعمال، وتتحدد السعة والمجاز وارتفاع الرفع من لوحة الرافعة ونشرة المصمم. ويذكر مرجع عام أن النوع ذا العارضة الواحدة هو الأشيع وللأحمال الأخف ويبلغ نحو 15 طنًّا، وأن ذا العارضتين يرفع أحمالًا أكبر بكثير تصل إلى نحو 400 طن وبمجازات أوسع.
| الفئة | الوصف | الاستخدام المعتاد |
|---|---|---|
| عارضة واحدة | جسر من عارضة واحدة يسير فوق السكتين | الأحمال الخفيفة والمتوسطة، وهي الأشيع. |
| عارضتان | جسر من عارضتين، والرافع بينهما أو فوقهما | الأحمال الثقيلة والارتفاعات الأعلى. |
| معلّقة | السكتان مثبتتان في سقف المبنى | توفير مساحة الأرض مع سعة أقل. |
| جدارية | مثبتة بالجدار أو الأعمدة | منطقة عمل محددة، ويمكن أن تعمل تحت رافعة أخرى. |
| بوابية | الجسر على ساقين تسيران على سكتين أرضيتين | الساحات المكشوفة والأماكن بلا مبنى حامل. |
| نصف بوابية | سكة أرضية من جانب وسكة علوية من جانب | الاستعمال على جدار مبنى قائم. |
وتُقسَّم الرافعة بطريقة التحكم إلى مقصورية الأوامر وأرضية بمقبض معلّق ومحطة ثابتة وتحكم عن بعد.
03المكوّنات الرئيسية
- 01سكتا الحركة والعوارض الحاملة والأعمدة أو الدعامات.
- 02الجسر وعارضته أو عارضتاه.
- 03العربة التي تسير على الجسر وتحمل الرافع.
- 04الرافع بحبل سلكي أو سلسلة، وطبله وخطّافه.
- 05محركات حركة الجسر والعربة ومخفضات السرعة.
- 06الفرامل الكهربائية الميكانيكية للرفع والحركة.
- 07مفاتيح حد الرفع وحدود الحركة والصادمات.
- 08التغذية الكهربائية: قضبان موصلة أو كابلات متدلية.
- 09مقصورة المشغل أو المقبض المعلّق أو جهاز التحكم عن بعد.
- 10اللوحة المعدنية للرافعة وعليها الحمولة المقدرة.
04جدول الصيانة الدورية
تتدرج الرافعة العلوية بساعات تشغيلها أو بما يقابلها من فترات زمنية إن لم يكن لها عدّاد، وتقصر الفترات مع كثرة الدورات والأحمال القريبة من الحمولة المقدرة. وتنص لائحة الرافعات العلوية على فحص متكرر يتراوح بين يومي وشهري، وفحص دوري تتراوح فتراته بين شهر واثني عشر شهرًا بحسب النشاط وشدة الخدمة والبيئة. والسلّم التالي معتاد، ودليل الصانع يحدد الأعداد والمهام النافذة.
| الفترة | المهام المعتادة |
|---|---|
| كل 10 ساعات / يوميًّا |
|
| كل 50 ساعة / أسبوعيًّا |
|
| كل 250 ساعة |
|
| كل 500 ساعة |
|
| كل 1000 ساعة |
|
| كل 2000 ساعة |
|
كتيّب المصنّع هو المرجع. الفترات والمهام الفعلية يحددها دليل التشغيل والصيانة لطراز معدتك، وتُقصَّر في ظروف الغبار الشديد والحرارة العالية والتشغيل المتواصل. هذا الجدول للتعريف بالترتيب العام ولا يغني عن الدليل.
05قائمة الفحص اليومي قبل التشغيل
14 بندًا
تذكر لائحة الرافعات العلوية بنود الفحص المتكرر، ومنها الخطاطيف والسلاسل والحبال والفرامل ومفاتيح الحد وأجهزة التحكم.
06أخطاء تشغيل شائعة تسبب أعطالًا
- رفع حمل يفوق الحمولة المقدرة المكتوبة على الرافعة.
- استعمال مفتاح حد الرفع أداة تشغيل بدل أن يكون حماية.
- لفّ الحبل أو السلسلة حول الحمل بدل استعمال حمالة مناسبة.
- ترك أزرار التحكم والحمل معلّق.
- تمرير الحمل فوق الأشخاص.
- سحب الحمل جانبيًّا أو جرّه بدل الرفع العمودي، فتتلف الحبل والعجلات.
- عكس اتجاه الحركة فجأة، فتهتز العربة والحمل وتتأثر التروس والفرامل.
- إهمال تشحيم العجلات والتروس وتنظيف السكتين.
07المتطلبات النظامية
إجراءات نظامية يُتحقق منها عند تملّك هذه المعدة أو تشغيلها في المملكة.
08ما يُراعى عند الاستئجار أو الشراء
- السعة المطلوبة والمجاز وارتفاع الرفع، وهي تحدد الرافعة قبل أي مقارنة أخرى.
- فئة الخدمة: كثرة الدورات والأحمال القريبة من الحد تحتاج رافعة أشد من الاستعمال العرضي.
- سلامة المبنى الحامل: هل يتحمل العوارض والسكتين وأحمالهما.
- نوع الرافع: حبل سلكي أم سلسلة، ومتانته لعدد الدورات.
- طريقة التحكم: مقبض معلّق أم مقصورة أم تحكم عن بعد.
- شهادة فحص حديثة وسجل صيانة، وتوفر قطع الغيار والخدمة الفنية في المدينة.
- في المستعملة: حالة السكتين والعجلات وتآكل الخطاطيف والحبال والفرامل.
- في الاستئجار: الرافعات العلوية تُركَّب ثابتة غالبًا، فيُفاضل بين الشراء والتركيب وعقد الصيانة.
تُحسم هذه العوامل أولًا، ثم تُدخل أرقامك أنت في حاسبة التملك مقابل الاستئجار أو في حاسبة تكلفة ساعة تشغيل المعدة.
09أسئلة شائعة
رافعة جسرية في المصانع والورش، فيها جسر متحرك على سكتين يسير عليه الرافع.
العلوية تعتمد على بناء حامل للسكتين، والبوابية جسرها على ساقين تسيران على سكتين أرضيتين؛ وكثيرًا ما يُستعمل الاسمان بالتبادل.
بعارضة واحدة وبعارضتين ومعلّقة وجدارية، وتضاف البوابية ونصف البوابية.
تتحدد من لوحتها ونشرة المصمم، ويذكر مرجع عام نحو 15 طنًّا للعارضة الواحدة ونحو 400 طن للعارضتين.
فحص يومي إلى شهري للخطاطيف والحبال والفرامل ومفاتيح الحد، وفحص دوري شامل بفترات بين شهر واثني عشر شهرًا بحسب الخدمة.
من موردي معدات الرفع ومقاولي تركيبها، ويُطلب منهم تحديد السعة والمجاز وارتفاع الرفع وفئة الخدمة وشهادة الفحص بعد التركيب.
